Автоматика STF для холодильных установок включает терморегулирующие вентили, которые дозируют подачу жидкого хладагента в испаритель. В этой группе представлены разборные модели TCLE, TRFE, герметичные RTBT. Подбор вентиля влияет на устойчивость питания теплообменника, перегрев пара, соответствие расширительного узла расчётному режиму.

Терморегулирующий вентиль, или ТРВ, относится к механическим регулирующим устройствам. Его термочувствительный элемент реагирует на температуру выходящего из испарителя пара. Вентиль работает без электронного контроллера перегрева. Его подбирают под хладагент, диапазон температур кипения, производительность контура.

Назначение терморегулирующего вентиля

Жидкость поступает к ТРВ со стороны высокого давления. При проходе через регулируемое сечение давление снижается, образуется парожидкостная смесь, которая направляется в испаритель. Изменяя открытие прохода, вентиль согласует расход хладагента с тепловой нагрузкой. Недостаточная подача уменьшает используемую поверхность теплообмена, чрезмерная повышает вероятность выхода влажного пара.

Положение регулирующего органа определяется балансом усилий от термочувствительной системы, давления испарения, настроечной пружины. При росте перегрева исправный согласованный вентиль увеличивает подачу. После снижения перегрева проход уменьшается. Такой принцип позволяет менять расход без отдельного электропривода клапана.

ТРВ регулирует перегрев возле выхода испарителя. Температуру камеры поддерживает общая система управления холодильной установкой. Поэтому настройка вентиля не подменяет уставку термостата, а его закрытие не следует принимать за гарантированное герметичное перекрытие жидкостной линии при останове.

Исполнения STF TCLE, TRFE, RTBT

Разборная конструкция TCLE, TRFE предусматривает сменный дюзовый узел. Это позволяет подобрать пропускную способность в пределах совместимости компонентов серии. При подборе учитывают сочетание корпуса, термоэлемента, проходного узла, присоединений.

У TCLE, TRFE предусмотрены исполнения под разные хладагенты, включая R134a, R407C, R404A/R507. Допуск конкретной рабочей среды устанавливают по маркировке выбранного термоэлемента. Обозначение семейства не означает, что один вентиль одинаково подходит для всех перечисленных хладагентов.

Двухпоточные исполнения RTBT применяются в том числе в тепловых насосах. Для реверсивной схемы подтверждают характеристики при обоих направлениях движения хладагента. Наличие MOP, рабочую среду, диапазон регулирования проверяют отдельно.

Перегрев как основной регулируемый параметр

Перегрев определяют по формуле ΔTпер = Tпар − Tнас. Здесь ΔTпер — перегрев, К; Tпар — измеренная температура пара в точке контроля, °C; Tнас — температура насыщения, соответствующая давлению в той же точке, °C. Для зеотропных смесей при оценке перегрева используют температуру насыщенного пара, то есть точку росы.

Если условная температура насыщения равна −10 °C, а температура пара составляет −4 °C, перегрев равен 6 К. Этот пример показывает способ расчёта. Требуемое значение выбирают для конкретного испарителя, вентиля, режима нагрузки; оно не является единой настройкой всей автоматики STF.

Температуру возле термобаллона сопоставляют с давлением в той же зоне контура после стабилизации режима. Использование давления из удалённой точки всасывания без учёта потерь способно исказить расчёт перегрева.

Подбор по холодопроизводительности

Номинальную производительность ТРВ сопоставляют с расчётной нагрузкой при одинаковых условиях: хладагенте, температуре кипения, перепаде давления, переохлаждении жидкости. Один типоразмер даёт разную производительность при изменении рабочего режима, поэтому количество киловатт оценивают вместе с условиями расчёта.

Доступный перепад давления на ТРВ определяют с учётом потерь в жидкостной линии, фильтре, других элементах перед вентилем, распределителе после него. Подбор только по разности давлений конденсации, кипения может завысить оценку производительности. Чрезмерный запас проходного сечения также нежелателен: при малой нагрузке регулирование способно стать неустойчивым.

Уравнивание давления, термобаллон, функция MOP

Внешнее уравнивание передаёт к чувствительному механизму давление возле выхода испарителя. Это существенно при заметных потерях давления в теплообменнике, распределителе. При внутреннем уравнивании давление воспринимается возле выхода клапана. Исполнение выбирают по гидравлической схеме.

На работу термобаллона влияют контакт с трубопроводом, расположение, внешние источники тепла. При неустойчивом перегреве оценивают весь контур: подачу жидкости, обдув испарителя, нагрузку, состояние фильтра, правильность подбора вентиля.

Исполнение с MOP ограничивает рост давления испарения в предусмотренной области работы. Такая функция применяется для ограничения нагрузки компрессора в отдельных переходных режимах. Её проверяют по термоэлементу; MOP не является предохранительным клапаном либо заменой защиты по высокому давлению.

Для технического подбора автоматики STF нужны следующие данные:

• марка хладагента, требуемая холодопроизводительность, диапазон нагрузки;
• температуры кипения, конденсации, величина переохлаждения жидкости;
• доступный перепад давления, характеристики испарителя, распределителя;
• тип уравнивания, необходимость MOP, параметры присоединений;
• полный код заменяемого вентиля, маркировка дюзы, схема контура.

Автоматика STF представлена терморегулирующими вентилями для управления подачей хладагента в испаритель. В каталоге доступны разборные серии TCLE и TRFE, а также герметичные модели RTBT. Оборудование применяют при комплектации холодильных машин, систем коммерческого охлаждения, кондиционирования и тепловых насосов.

В компании «Русские Медные Трубы» можно купить автоматику STF для новой установки либо замены ранее смонтированного ТРВ. Подбор выполняется по типу хладагента, расчётной холодопроизводительности, температуре кипения, перепаду давления, перегреву, присоединительным размерам. Для корректного выбора также учитывают конструкцию испарителя, расположение распределителя и способ выравнивания.

Цена автоматики STF зависит от серии, типоразмера, хладагента и комплектации. Наличие конкретного исполнения уточняется при оформлении заявки. Если точная маркировка неизвестна, специалисту можно передать характеристики холодильного контура или спецификацию оборудования.

Назначение терморегулирующих вентилей STF

Терморегулирующий вентиль устанавливают перед испарителем. Он дросселирует жидкий хладагент, после чего рабочая среда поступает в теплообменник при более низком давлении. Одновременно ТРВ изменяет расход в зависимости от тепловой нагрузки.

Автоматика STF поддерживает заданный перегрев пара на выходе из испарителя. Перегревом называют разницу между фактической температурой пара и температурой насыщения, соответствующей текущему давлению. Этот показатель используют для оценки завершения кипения хладагента до линии всасывания.

При росте тепловой нагрузки испаритель способен принять больше рабочей среды. Терморегулирующий вентиль увеличивает проходное сечение. При снижении нагрузки подача сокращается, чтобы уменьшить вероятность выхода жидкой фазы из теплообменника.

ТРВ не поддерживает температуру воздуха в камере напрямую. Он регулирует заполнение испарителя. Управление компрессором, вентиляторами и оттайкой выполняет отдельная автоматика, если иное не предусмотрено схемой агрегата.

Функции терморегулирующего вентиля нельзя заменять ручной настройкой запорной арматуры. Тепловая нагрузка меняется во время работы, поэтому проходное сечение должно корректироваться автоматически. Постоянное положение ручного вентиля не обеспечивает такую реакцию.

Принцип работы автоматики STF

В механическом ТРВ действуют давление термобаллона, давление кипения и усилие регулировочной пружины. Термобаллон закрепляется на всасывающем трубопроводе после испарителя. Изменение его температуры влияет на давление в силовом элементе.

Когда перегрев возрастает, давление термобаллона увеличивается. Мембрана перемещает шток, после чего клапан открывается сильнее. Расход хладагента возрастает, а заполнение испарителя восстанавливается.

При уменьшении перегрева давление в термобаллоне снижается. Давление под мембраной совместно с усилием пружины перемещает механизм в сторону закрытия. ТРВ ограничивает подачу до восстановления устойчивого режима.

Настройка пружины задаёт статический перегрев. Однако фактическое значение во время работы зависит не только от регулировочного винта. На режим влияют производительность клапанного узла, перепад давления, заполнение термобаллона, температура кипения и характер нагрузки.

Автоматика STF может иметь внешнее выравнивание. В таком исполнении давление передаётся под мембрану через отдельную уравнительную трубку, подключённую после испарителя. Благодаря этому ТРВ учитывает потери давления в теплообменнике и распределительном устройстве.

Внутреннее выравнивание воспринимает давление возле выхода из корпуса вентиля. Такое решение применимо при небольших потерях в испарителе. Если сопротивление теплообменника заметно, выбор исполнения требует расчёта.

Серии TCLE, TRFE и RTBT

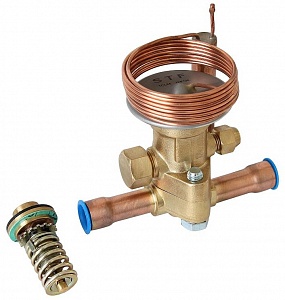

Разборные терморегулирующие вентили STF TCLE рассчитаны на комплектацию холодильных установок и систем кондиционирования. Конструкция позволяет подбирать клапанный узел под требуемую производительность. При обслуживании отдельные элементы можно заменить без демонтажа всей линии, если это допускает выбранное исполнение.

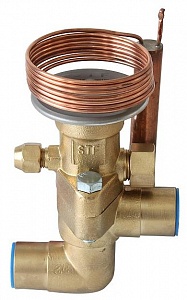

Серия TRFE также имеет разборную конструкцию. Она применяется при большей требуемой пропускной способности по сравнению с младшими типоразмерами TCLE. Фактическую границу между сериями определяют по расчётной таблице для хладагента и рабочего режима.

TCLE и TRFE могут иметь прямой либо угловой корпус. Выбор формы зависит от компоновки трубопровода. Направление патрубков не должно создавать лишние изгибы, затруднять пайку или ограничивать доступ к силовому элементу.

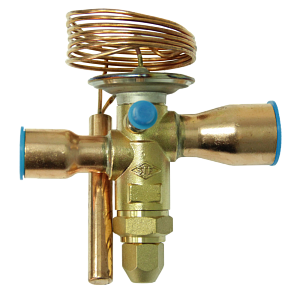

Герметичный вентиль STF RTBT поставляется как собранный узел. Его основные элементы подобраны изготовителем для заданного хладагента и диапазона производительности. Такое исполнение не предусматривает того же набора сменных частей, что разборные модели.

Серия RTBT может применяться при двунаправленном движении хладагента. Эта особенность востребована в реверсивных контурах, где теплообменники меняют функции при переключении режима. Типичный пример - тепловой насос с охлаждением и нагревом.

Двунаправленная конструкция не означает универсальную совместимость с любым агрегатом. Необходимо проверить производительность в обоих режимах, направление установки, хладагент, перепады давления и рабочий диапазон. Возможность применения определяется по конкретной маркировке.

Как подобрать автоматику STF

Расчёт начинают с определения хладагента. Заполнение термостатического элемента связано с конкретной рабочей средой или группой совместимых сред. Обозначения, предназначенные для разных хладагентов, нельзя считать взаимозаменяемыми только из-за одинакового корпуса.

Далее определяют холодопроизводительность испарителя в расчётной точке. Для этого учитывают температуру кипения, температуру конденсации, переохлаждение жидкости и перепад давления. Номинал из маркировки нельзя сопоставлять с мощностью компрессора без проверки условий, при которых он указан.

Важен фактический перепад на ТРВ. Он зависит от давления конденсации, давления кипения и потерь на жидкостной линии. Из доступной разницы вычитают сопротивление фильтра-осушителя, электромагнитного клапана, смотрового стекла, трубопровода и распределителя.

Слишком малый клапанный узел ограничивает поток при максимальной нагрузке. В результате температура перегрева возрастает, а часть поверхности испарителя используется недостаточно. Простое снижение настройки пружины не компенсирует дефицит пропускной способности.

Чрезмерно крупный узел также нежелателен. Он может работать при малой степени открытия, из-за чего регулирование становится менее устойчивым. Возможны колебания перегрева с последовательным переполнением и осушением испарителя.

Присоединение подбирают по проектному трубопроводу. Учитывают размеры входного и выходного патрубка, тип соединения, прямую либо угловую компоновку. Увеличивать ТРВ только ради совпадения с диаметром трубы нельзя.

Внешнее выравнивание выбирают для испарителей с распределителем либо заметным сопротивлением. Уравнительная линия передаёт давление из точки после теплообменника. Без неё клапан может воспринимать завышенное давление, из-за чего фактический перегрев возрастёт.

Функция MOP ограничивает давление испарения, воздействующее на открытие вентиля. Она может использоваться для уменьшения нагрузки на компрессор при запуске после длительной остановки или оттайки. Требуемую уставку согласуют с допустимым режимом компрессора.

Маркировка терморегулирующего вентиля

Обозначение автоматики STF содержит данные о серии, номинальной производительности, хладагенте и дополнительных функциях. В маркировке также может отражаться форма корпуса, тип выравнивания, длина капиллярной трубки или наличие MOP. Расшифровку следует выполнять по документации нужной линейки.

Одинаковая числовая часть не означает одинаковую холодопроизводительность на разных хладагентах. Теплофизические свойства рабочих сред отличаются. Поэтому при смене хладагента требуется новый расчёт.

Для разборного ТРВ спецификация может включать корпус, силовой элемент и клапанную вставку. Отдельные элементы должны принадлежать совместимой серии. Нельзя составлять комплект только по совпадению резьбы или посадочного размера.

Если автоматика STF подбирается взамен установленной, следует сфотографировать маркировку каждого элемента. На корпусе и силовой части могут находиться разные обозначения. Также полезно зафиксировать размеры патрубков, положение уравнительной линии и расположение термобаллона.

Применение ТРВ STF

Автоматика STF применяется в системах коммерческого охлаждения. К ним относятся холодильные камеры, витрины, шкафы, моноблоки и сплит-системы. Конкретная серия выбирается по нагрузке испарителя.

В установках кондиционирования ТРВ дозирует подачу хладагента при изменении температуры воздуха или расхода через теплообменник. При снижении нагрузки проходное сечение уменьшается. При повышении автоматика увеличивает расход в доступном диапазоне.

Для чиллеров выбор зависит от типа испарителя и режима охлаждения жидкости. Необходимо учитывать минимальную нагрузку, поскольку установка может продолжительное время работать с частичной производительностью. В таком режиме особенно важна устойчивость регулирования.

В тепловых насосах направление потока меняется после переключения четырёхходового клапана. Для таких схем применяют двунаправленный ТРВ либо отдельные регулирующие ветви с обратными клапанами. Серия RTBT рассматривается при необходимости работы в обоих направлениях.

В транспортном кондиционировании важны компактность и устойчивость к меняющемуся режиму. При подборе учитывают вибрацию, место монтажа, доступ к термобаллону и расположение патрубков. Условия эксплуатации должны соответствовать документации выбранной модели.

Автоматика STF также может использоваться при ремонте оборудования, где требуется замена снятого с производства или недоступного ТРВ. Подбор аналога выполняют не только по холодопроизводительности. Сверяют рабочую среду, выравнивание, MOP, присоединение и диапазон кипения.

Монтаж терморегулирующего вентиля

Перед установкой проверяют направление потока, маркировку и комплектность. Внутри трубопровода не должно быть стружки, окалины или влаги. Загрязнение способно нарушить герметичность седла либо ограничить малое проходное сечение.

При пайке корпус защищают от перегрева. Силовой элемент и другие съёмные части демонтируют, если это предусмотрено инструкцией. Нагрев ведут с учётом материала патрубка и припоя.

Вентиль располагают так, чтобы к регулировочному узлу сохранялся доступ. Капиллярную трубку прокладывают без заломов, контакта с острыми кромками или горячими поверхностями. Избыточную длину укладывают свободными витками.

Термобаллон закрепляют на прямом участке всасывающей линии после испарителя. Между ним и трубой должен быть плотный тепловой контакт. Поверхность очищают от загрязнений и окислов.

Положение термобаллона выбирают с учётом диаметра и ориентации трубопровода. Его не следует устанавливать в нижней точке крупной горизонтальной линии, где может находиться масло. Также избегают места после теплообменника всасывающей линии, если оно искажает температуру на выходе испарителя.

Внешний уравнитель подключают после точки установки термобаллона либо в месте, указанном проектом. Линия должна передавать давление без образования нежелательных масляных карманов. Подключать её до распределителя нельзя.

После монтажа контур испытывают на герметичность допустимым методом. Затем выполняют вакуумирование и заправку. Регулировку ТРВ проводят только после стабилизации основного режима.

Настройка автоматики STF

Перед изменением настройки проверяют заправку хладагентом, чистоту фильтра и работу вентиляторов. Также оценивают давление конденсации, состояние жидкостной линии и наличие переохлаждения. Нельзя использовать регулировочный винт для компенсации неисправности другого узла.

Перегрев определяют по температуре всасывающей линии и давлению после испарителя. По давлению находят температуру насыщения для фактического хладагента. Затем её вычитают из температуры трубы.

Измерения проводят в согласованных точках. Давление должно соответствовать месту, где закреплён датчик температуры. Если манометр подключён возле компрессора, нужно учитывать потери во всасывающем трубопроводе.

Настройку изменяют небольшими шагами. После каждого изменения ожидают стабилизации. Быстрая последовательная регулировка затрудняет оценку реакции вентиля.

Пониженный перегрев может указывать на чрезмерную подачу хладагента. Однако причиной также бывает неверное положение термобаллона, его слабое крепление или неправильная точка выравнивания. Сначала проверяют монтаж.

Повышенный перегрев не всегда связан с закрытым ТРВ. Возможны недостаточная заправка, загрязнение фильтра, недостаточный перепад давления, малый клапанный узел или наличие пара перед вентилем. Диагностика проводится по всему контуру.

Ошибки при выборе автоматики STF

Распространённая ошибка - подбор по диаметру патрубков. Присоединение определяет способ монтажа, но не заменяет расчёт производительности. Два ТРВ с одинаковыми патрубками способны иметь разные клапанные узлы.

Вторая ошибка связана с выбором по мощности компрессора. ТРВ обслуживает испаритель, поэтому расчёт ведут по его нагрузке в заданном режиме. Производительность компрессора используется как часть общей проверки, но не как единственное значение.

Нельзя игнорировать хладагент. Модель для одной рабочей среды может иметь иное заполнение термобаллона. Даже при близкой производительности регулирование будет отличаться.

Ошибкой также является отказ от внешнего выравнивания при значительных потерях давления. В таком случае вентиль воспринимает не фактическое давление на выходе испарителя. Результатом может стать устойчиво завышенный перегрев.

При замене нельзя ориентироваться только на визуальное сходство. Корпуса одной серии могут комплектоваться разными силовыми элементами и вставками. Полная маркировка обязательна для корректного сопоставления.

Не следует выбирать крупный ТРВ с большим запасом. Такой подход не делает установку универсальной. При малой нагрузке клапан может перейти в неустойчивый режим.

Как заказать автоматику STF

Для заказа по готовой спецификации достаточно передать полное обозначение, количество и требуемую комплектацию. Для разборных серий следует указать, нужен вентиль в сборе либо отдельный корпус, силовой элемент или клапанная вставка. Наличие компонентов уточняется по заявке.

Если требуется инженерный подбор, рекомендуется сообщить:

• серию либо назначение ТРВ, хладагент, холодопроизводительность испарителя, температуры кипения и конденсации;
• переохлаждение, перепад давления, тип выравнивания, MOP, размеры патрубков, прямую либо угловую компоновку.

При замене можно приложить фотографию маркировки старого ТРВ. Дополнительно полезны снимки подключения, термобаллона и уравнительной линии. Эти данные помогают проверить совместимость без предположений.

Специалисты компании сопоставят исходные параметры с сериями TCLE, TRFE и RTBT. При необходимости будет уточнена комплектность разборного вентиля. Итоговое исполнение согласуется до оформления заказа.

Компания «Русские Медные Трубы» предлагает купить автоматику STF для холодильного оборудования, коммерческого охлаждения, кондиционирования и реверсивных контуров. Чтобы заказать ТРВ, направьте маркировку либо параметры установки.

FAQ

Можно ли подобрать вентиль STF по диаметру труб

Диаметр определяет присоединение, но не требуемую производительность. Для выбора нужны рабочая среда, расчётная нагрузка, температуры, перепад давления, исполнение термоэлемента. Подходящий по соединениям клапан может оказаться слишком большим либо недостаточным для испарителя.

Чем разборный ТРВ отличается от герметичного

Разборная конструкция предусматривает замену совместимых узлов, включая дюзу у соответствующих моделей. Герметичное исполнение имеет другую конструкцию корпуса, собственные ограничения обслуживания. Ни один вариант сам по себе не задаёт лучшую точность: результат зависит от подбора, условий работы, характеристик серии.

Нужно ли увеличивать вентиль при высоком перегреве

Сначала устанавливают причину недостаточного питания испарителя. Высокий перегрев возможен при нехватке жидкости перед ТРВ, загрязнении прохода, недостаточном перепаде давления, ошибке измерения. Замена типоразмера обоснована, когда расчёт подтверждает недостаточную производительность при исправном контуре.
