Медные трубы и фитинги
Медные трубопроводы с соответствующими фитингами соединяют компрессоры, конденсаторы, испарители, ресиверы, запорно-регулирующую арматуру холодильной установки. Для такого применения важны чистота внутренней поверхности, геометрия, допустимое давление, совместимость с хладагентом. Подбор включает прямые участки, повороты, переходы, ответвления как единую систему.
Холодильная медная труба отличается требованиями к внутренней чистоте, сухости, защите торцов. Загрязнения способны попасть в расширительный клапан, а влага — нарушить работу контура. Использование произвольной сантехнической заготовки только по совпадению наружного размера не подтверждает пригодность для холодильной трассы.
Исполнение труб для холодильного контура
Для соединительных труб применяют требования EN 12735-1 либо ASTM B280 в зависимости от выбранной продукции. EN 12735-2 относится к трубам для оборудования, поэтому эти части стандарта не следует смешивать. В холодильной технике распространена фосфористо-деоксидированная медь Cu-DHP; обозначение C12200 используется в системе UNS для соответствующей группы меди.
Мягкая отожжённая труба удобна для участков с изгибами, протяжённых линий с ограниченным количеством соединений. Твёрдое либо полутвёрдое исполнение используют, когда важны прямолинейность, формоустойчивость трассы. Состояние металла влияет на допустимую технологию гибки, расчёт прочности, поведение после нагрева при пайке.
Для холодильных дюймовых труб размер обычно обозначает наружный диаметр. Значение 1/2 дюйма соответствует 12,70 мм, а не номинальному проходу DN15. При подборе фитинга сравнивают фактическую размерную систему, посадку, допуск, толщину стенки.
|
Дюймовое обозначение наружного размера |
Наружный диаметр D, мм |
Внутренний диаметр при s = 1 мм |
Масса при s = 1 мм, кг/м |
|
1/4 |
6,350 |
4,350 |
0,150 |
|
3/8 |
9,525 |
7,525 |
0,238 |
|
1/2 |
12,700 |
10,700 |
0,327 |
|
5/8 |
15,875 |
13,875 |
0,416 |
|
3/4 |
19,050 |
17,050 |
0,505 |
В таблице принята условная одинаковая стенка 1 мм для сопоставления геометрии, плотность 8900 кг/м³. Она не отражает обязательный сортамент каждого производителя. Рабочую стенку задают расчётом, требованиями оборудования, стандартом выбранной трубы.
Масса металла для спецификации
Внутренний диаметр определяется как d = D − 2хs. Теоретическая масса одного метра рассчитывается по формуле m₁ = πхsх(D − s)хρх10⁻⁶, где D, d, s — размеры в мм; ρ — плотность в кг/м³; m₁ — масса в кг/м. Общая масса прямых труб: m = m₁хL, где L — суммарная длина в метрах.
Для трубы 12,70х1 мм при ρ = 8900 кг/м³ получается около 0,327 кг/м. Участок длиной 20 м весит примерно 6,54 кг без фитингов, припоя, теплоизоляции. Отклонения реальной массы определяются допусками размеров, длиной, конкретной маркой меди.
Фитинги для соединения участков трассы

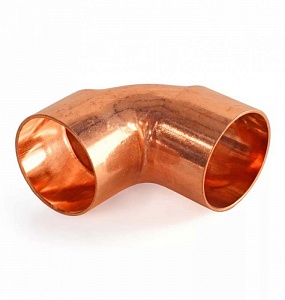

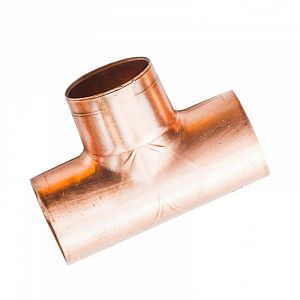

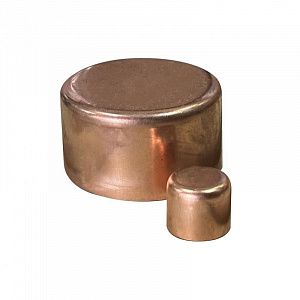

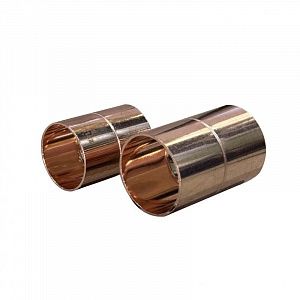

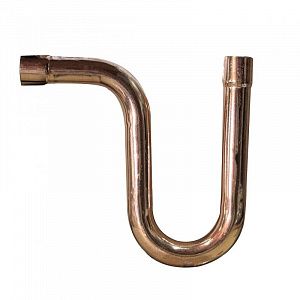

Отводы формируют поворот трассы, муфты соединяют прямые участки, тройники создают ответвления. Переходы меняют присоединительный размер, заглушки закрывают предусмотренные проектом окончания. Для разветвления потока в многозональных системах применяют специальные узлы, согласованные с оборудованием.
Фитинг под капиллярную пайку выбирают по наружному размеру трубы, геометрии раструба, рабочей среде. Для соединений соответствующего исполнения используется ASME B16.22. Само упоминание стандарта соединительной детали не определяет допустимость узла при любом давлении: оценивают также трубу, припой, температурный режим, технологию соединения.
Дюймовые размеры 3/8 либо 5/8 нельзя заменять близкими метрическими без проверки посадки. Несоответствие зазора ухудшает формирование паяного соединения. Развальцовочное соединение подбирают по геометрии конуса, гайке, размеру, условиям применения оборудования.
Подбор труб под рабочую среду
Диаметр всасывающей линии влияет на потери давления, скорость газа, возврат масла. Чрезмерное увеличение прохода способно ухудшить перенос масла на частичной нагрузке. Для жидкостной линии учитывают потери давления, перепад высот, запас переохлаждения, риск вскипания до расширительного устройства.
Для аммиачных холодильных контуров обычную медь не выбирают вследствие несовместимости с рабочей средой. Применимость к CO₂ требует отдельной проверки расчётного давления, марки сплава, стенки, фитингов. Обозначение «холодильная» само по себе не разрешает применение трубы на любом хладагенте.
При подготовке спецификации указывают:
- хладагент, масло, расчётные температуры, давления;
- наружный диаметр, стенку, состояние металла, стандарт;
- длины участков, перепады высот, расположение опор;
- типы фитингов, размеры присоединений, способ соединения;
- требования к внутренней чистоте, теплоизоляции, защите трассы.
Требования к изготовлению трассы
Паяные соединения выполняют по установленной технологии с защитой внутренней полости от образования оксидов. Припой выбирают с учётом сочетания соединяемых металлов; медно-медный узел отличается от соединения меди с латунной либо стальной деталью. Нагрев также учитывают при оценке состояния трубы возле шва.
После сборки проверяют герметичность, удаляют влагу по регламенту холодильной установки. Теплоизоляцию холодных участков выполняют с непрерывным пароизоляционным слоем, включая соединения. Опоры, компенсация температурных перемещений, вибрационные участки задаются проектом трассы.
FAQ
Чем холодильная труба отличается от водопроводной
Помимо размеров, различаются требования к внутренней чистоте, сухости, состоянию торцов, назначению стандарта. Пригодность определяется конкретным изделием. Одинаковый наружный размер не делает две трубы взаимозаменяемыми.
Можно ли выбрать стенку только по хладагенту
Нет, нужны расчётное давление, температура, наружный диаметр, состояние меди, способ соединения. Один хладагент может работать в разных температурных режимах. Допустимое давление узла ограничивается его наиболее слабым элементом.
Влияет ли количество отводов на работу системы
Каждый поворот создаёт местное сопротивление, поэтому фитинги включают в гидравлический расчёт. Для протяжённой трассы проверяют суммарные потери, возврат масла, требования производителя оборудования. Простое совпадение диаметров патрубков не заменяет такой проверки.
